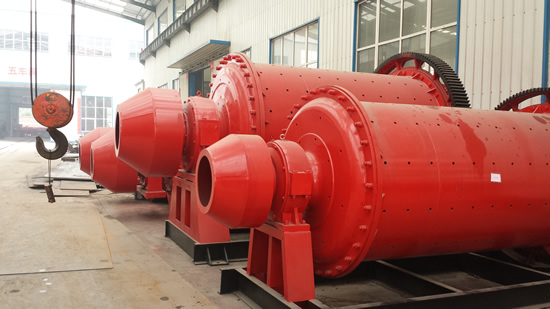

格子型球磨机
格子型球磨机用来粉磨各种矿石及其他物料，被广泛地应用于选矿、建筑及化工工业等国民经济各部门。
格子型球磨机的构造：
格子型球磨机在筒体内排料端有排料格子，在中空轴颈衬套的内表面装有反螺旋叶片，可将矿浆溢出的小球和粗矿块返回磨机内。通常，筒体直径为900-2100mm的球磨机或电机功率小于400KW者，采用高启动转矩的Y系列及JR型异步电动机驱动，中间通过一级减速器并用联轴器连接。
大规格的球磨机或电动机功率大于400KW者，则采用专用的TDMK 型低转速同步电动机，通过气动离合器与小齿轮联结，实现单级减速传动，驱动筒体转动。使用气动离合器，使得接合平稳，不必调整磨损间隙，传递扭矩大，离合迅速，便于自控和遥控，可实现电机-主机分段气动，降低启动功率，改善启动条件，并可起到超负荷保险作用。
传动轴成采用双列向心球面棍子轴承，周边齿轮采用大模数合金铸钢斜齿轮，因而传动平稳，噪声小，寿命长。大齿轮用干油雾化器周期性的喷射定量的润滑脂到齿轮工作表面，以实现润滑。筒体直径为900-2100mm的磨机主轴承采用球面瓦轴承，筒体直径为2100mm以上者则采用完全封闭式的自位调心120….摇杆型轴承或动静压轴承，即磨机在启动前高压顶起回转部，保持数分钟，高压停止，而在磨机启动后，动压润滑，形成动压油膜，使启动电流大大降低，装机功率亦可相应减少。主轴承采用活塞环式密封，借助轴向胶条和润滑脂实现良好的密封。
大型磨机备有慢速传动装置，可使筒体获得0.1r/min的转速，以便盘车、维修或松动负荷。采用液压千斤顶装置，供检修时顶起回转部用，可省去昂贵的大型桥式吊车。
以上所述也包括了我国1980-1990年约10年间对磨机结构的主要改进内容，同时表明我国磨机制造工业取得的重大进步。
格子型球磨机的主要技术参数
| 序号 | 规 格 | 筒 体 | 较大装载量 | 重 量 | 外型尺寸 ( 长×宽×高 ) |
电机 (kw) | |||
| 内径 | 长度 | 有效容积 | 矿石 | 钢球 | |||||
| (mm) | (mm) | (m3) | (t) | (t) | (t) | (m) | |||
| 1 | 1500 × 1500 | 1500 | 1500 | 2.2 | 5 | 13.7 | 37 | ||
| 2 | 2100 × 3000 | 2100 | 3000 | 9 | 20 | 50.6 | 210 | ||
| 3 | 2400 × 3000 | 2400 | 3000 | 12 | 3.5 | 25 | 57.36 | 9.3 × 5.6 × 4.54 | 380 |
| 4 | 2700 × 4000 | 2700 | 4000 | 20 | 45 | 86 | 400 | ||
| 5 | 3200 × 3100 | 3200 | 3200 | 21.9 | 47 | 104 | 8.06 × 6.4 × 5.5 | 800 | |
| 6 | 4000 × 6700 | 4000 | 6700 | 75.95 | 19.6 | 139.8 | 235.9 | 15.6 × 8.43 × 7.1 | 1350 |
专业生产水泥球磨机、溢流式球磨机、圆锥球磨机、格子球磨机、间歇球磨机、陶瓷球磨机、原料磨、节能球磨机、白灰球磨机、棒磨式球磨机、雷蒙磨粉机、离心式超细磨粉机等多种选矿设备系列产品，我公司生产的磨矿设备具有国际先进水平的高能低耗设备，技术力量雄厚，产品性能稳定，售后服务完善。详情请拨打咨询服务电话:0371-55611698 白经理
